Вентилируемый фасад работает как единая система, в которой каждый элемент выполняет свою задачу. Одну из главных ролей здесь играет воздушный зазор между облицовкой и наружной стеной. Через него происходит естественная циркуляция воздуха, позволяющая удалять лишнюю влагу из конструкции. От правильного устройства вентзазора зависит эффективность утепления, долговечность фасадных материалов и стабильная работа всей системы.
Размер воздушного зазора рассчитывают с учетом особенностей здания, применяемой облицовки и климатических условий региона. Недостаточная ширина может ухудшить воздухообмен, а ошибки при проектировании со временем приводят к накоплению влаги и появлению различных дефектов фасада.
Функции воздушного зазора в вентфасаде
Вентиляционный зазор выполняет сразу несколько задач, каждая из которых влияет на долговечность фасадной системы.
Основная функция заключается в удалении влаги. В процессе эксплуатации водяной пар проходит через ограждающие конструкции и частично попадает в утеплитель. Воздушный поток, движущийся внутри канала, способствует его выводу наружу, предотвращая переувлажнение материалов.
Дополнительно вентиляционный зазор обеспечивает:
- снижение риска образования конденсата;
- защиту теплоизоляционного слоя от намокания;
- выравнивание температуры внутри конструкции;
- удаление случайно попавшей атмосферной влаги;
- повышение долговечности облицовки и несущих элементов подсистемы.
Летом движение воздуха уменьшает нагрев наружной стены. Часть тепловой энергии от облицовочных панелей рассеивается за счет естественной циркуляции, что положительно влияет на микроклимат внутренних помещений.
Еще одна важная задача – защита металлических элементов каркаса. При отсутствии эффективной вентиляции внутри системы создаются условия для ускоренного развития коррозионных процессов, особенно в регионах с повышенной влажностью.
Требуемый размер вентилируемого зазора

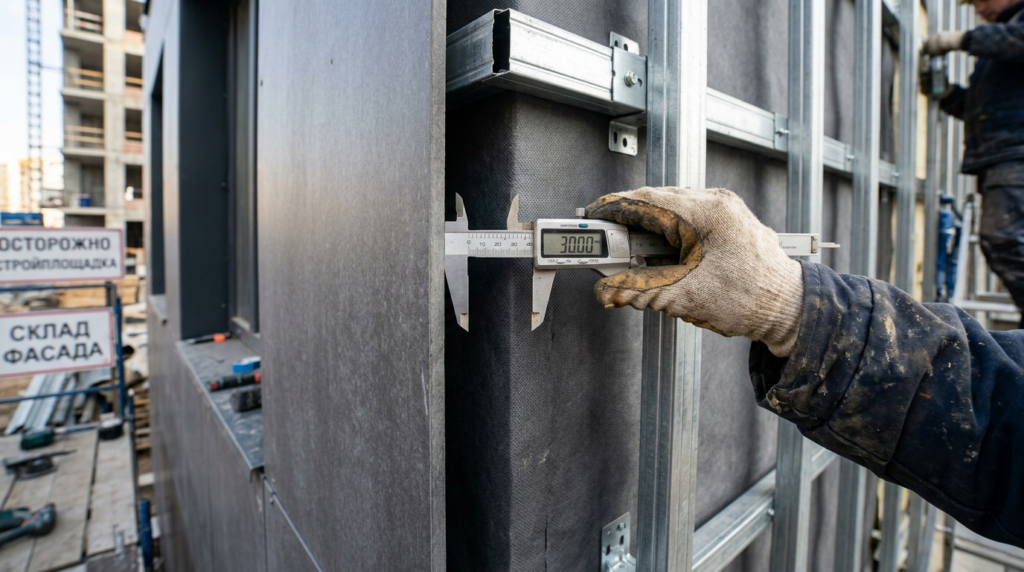

Размер воздушного канала регламентируется нормативными документами и расчетами, выполняемыми при проектировании фасадной системы. На практике наиболее распространенной считается ширина от 40 до 60 мм.
Минимальный размер определяется необходимостью обеспечения устойчивого воздушного потока по всей высоте фасада. Если расстояние между облицовкой и теплоизоляцией окажется слишком маленьким, циркуляция воздуха будет затруднена. В результате возрастает вероятность накопления влаги внутри конструкции.
Увеличение ширины также имеет ограничения. Чрезмерно широкий канал не всегда приводит к улучшению вентиляции. В отдельных случаях воздушный поток становится неравномерным, а нагрузка на крепежные элементы и подсистему возрастает.
При расчете учитывают:
- высоту здания;
- архитектурные особенности фасада;
- тип облицовочного материала;
- характеристики утеплителя;
- ветровой район строительства.
Для высотных объектов параметры вентзазора нередко уточняются аэродинамическими расчетами, поскольку интенсивность движения воздуха в таких конструкциях существенно отличается от малоэтажной застройки.
Теплоизоляция и вентзазор

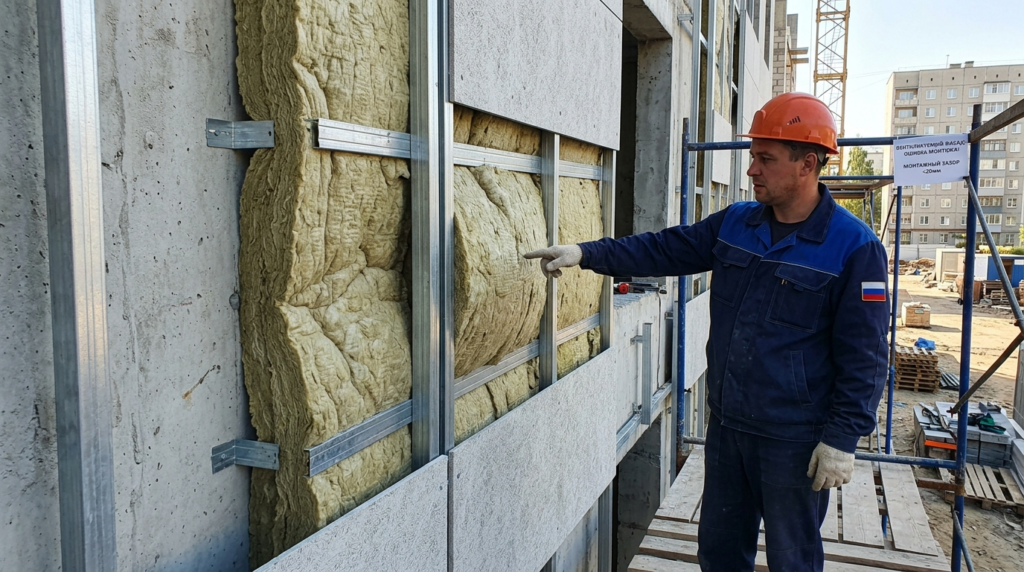

Работа вентиляционного зазора во многом зависит от утеплителя. В навесных фасадах чаще всего используют минераловатные плиты. Такой материал хорошо пропускает водяной пар, поэтому лишняя влага постепенно выходит из конструкции и удаляется воздушным потоком.
Во время монтажа важно сохранить проектную ширину воздушного канала по всей площади фасада. Если зазор частично перекрыт, нормальная циркуляция воздуха нарушается.
Причины могут быть разными. Иногда минераловатные плиты деформируются после установки или укладываются с нарушением технологии. Бывают и ошибки при монтаже подсистемы. В таких местах создаются препятствия для движения воздуха, из-за чего влага выводится медленнее.
Дополнительно утеплитель закрывают ветровлагозащитной мембраной. Она защищает материал от выдувания волокон и помогает сохранить его теплоизоляционные свойства.
Зоны возле оконных и дверных проемов, а также участки примыкания к парапетам требуют особенно аккуратного монтажа вентфасада. Здесь чаще всего появляются локальные препятствия для движения воздуха. Если вентиляционный канал нарушен, работа фасадной системы может ухудшиться.
Воздушный зазор и пожарная безопасность
Вопрос пожарной безопасности занимает отдельное место при проектировании навесных фасадов. Воздушный канал может выполнять роль вертикального пути распространения продуктов горения, поэтому его устройство регламентируется специальными требованиями.
Для ограничения распространения огня предусматриваются противопожарные рассечки из негорючих материалов. Они разделяют вентиляционный канал на отдельные участки и препятствуют быстрому перемещению пламени внутри конструкции.
При проектировании учитываются:
- класс пожарной опасности здания;
- тип облицовочных материалов;
- группа горючести утеплителя;
- высота объекта;
- требования действующих нормативов.
Недопустимо самостоятельно изменять проектную ширину канала или заменять предусмотренные проектом противопожарные элементы. Даже незначительные отклонения способны повлиять на безопасность всей конструкции.
Оптимальная ширина вентзазора
Единого размера вентзазора, который подходил бы для всех зданий, не существует. Для каждого объекта его рассчитывают отдельно. На результат влияют высота фасада, выбранная облицовка, климат региона и особенности конструкции.
Чаще всего в проектной документации можно встретить зазор от 40 до 60 мм. Такой размер считается достаточным для свободного движения воздуха внутри фасадной системы. Влага не задерживается в утеплителе и постепенно выводится наружу.
Для высотных зданий стандартные решения подходят не всегда. В подобных случаях параметры уточняют расчетом. Иногда ширину воздушного канала увеличивают, если этого требуют особенности фасада или условия эксплуатации.
Слишком узкий зазор работает хуже. Воздух циркулирует менее активно, поэтому внутри конструкции может накапливаться влага. Чрезмерно большой промежуток тоже не всегда оправдан. Он увеличивает толщину системы и может усложнить монтаж отдельных узлов.
Именно поэтому размеры вентзазора определяют еще на стадии проектирования. Решение принимают после анализа конструкции здания и требований нормативной документации.
Список используемой литературы
- СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации».
- СП 50.13330.2024 «Тепловая защита зданий».
- СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты».
- ГОСТ 33740-2016 «Системы фасадные теплоизоляционные композиционные. Термины и определения».
- Рекомендации по проектированию и устройству навесных фасадных систем с воздушным зазором. ЦНИИСК им. В.А. Кучеренко.
- Гагарин В.Г. Фасадные системы зданий. Проектирование и эксплуатация.
