Выбор несущей подсистемы — одно из ключевых решений при проектировании навесного вентилируемого фасада (НВФ). Именно подсистема воспринимает все эксплуатационные нагрузки, обеспечивает надежное крепление облицовки и определяет долговечность фасада. Наиболее распространены два варианта исполнения — алюминиевая и оцинкованная стальная подсистема. Оба решения успешно применяются на практике, однако имеют разные эксплуатационные особенности и оптимальные области применения.
Что такое подсистема вентилируемого фасада и какие задачи она выполняет

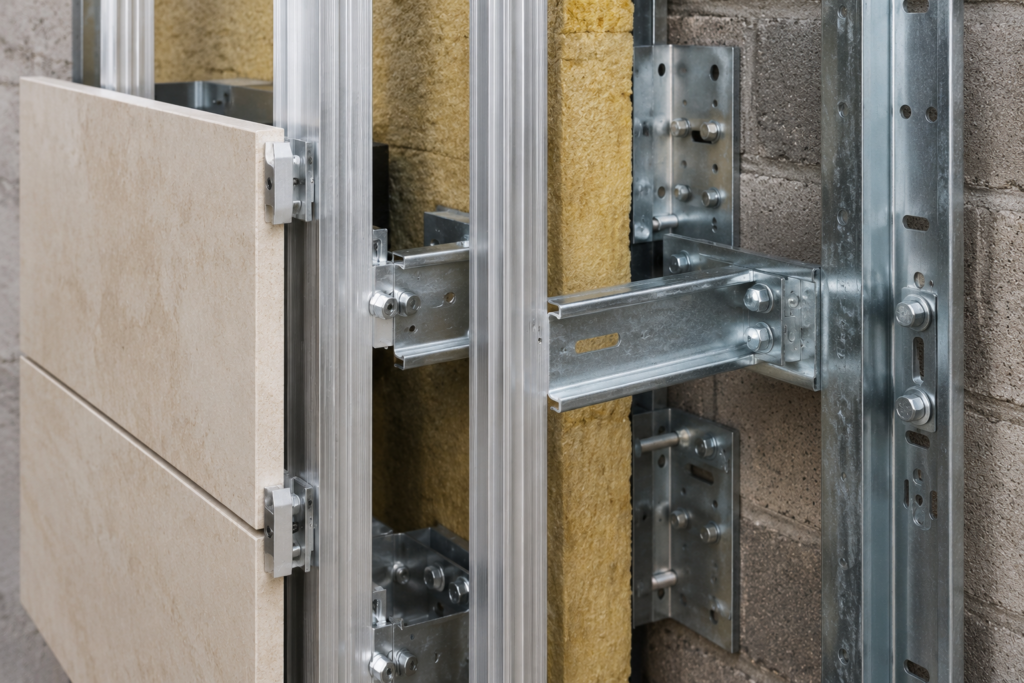

Подсистема навесного вентилируемого фасада представляет собой несущий каркас, который крепится к наружной стене здания и служит основанием для монтажа облицовочных материалов — керамогранита, фиброцементных плит, металлокассет, натурального камня и других фасадных панелей.
Между облицовкой и утеплителем (или стеной, если утепление не предусмотрено) формируется вентиляционный зазор, обеспечивающий удаление влаги и естественную циркуляцию воздуха.
Подсистема воспринимает основные эксплуатационные нагрузки:
- собственный вес облицовки и крепежных элементов;
- ветровые нагрузки;
- температурные деформации;
- сейсмические воздействия (при необходимости);
- нагрузки при обслуживании фасада.
Конструктивно система включает кронштейны, вертикальные и горизонтальные профили, а также крепежные элементы — заклепки, болты и саморезы. Все компоненты должны быть совместимы между собой и соответствовать требованиям технического свидетельства применяемой фасадной системы.
Основными нормативными документами являются СП 293.1325800.2017 «Системы фасадные навесные вентилируемые. Правила проектирования и монтажа», ГОСТ Р 58154-2018, а также технические свидетельства конкретных систем.
Алюминиевая подсистема: преимущества и недостатки
Алюминиевые подсистемы изготавливаются преимущественно из сплавов серии 6000 (чаще всего АД31 или его аналогов EN AW-6063), которые отличаются хорошей технологичностью, стабильной геометрией и высокой коррозионной стойкостью. Для дополнительной защиты профили анодируют или окрашивают порошковыми покрытиями.
Преимущества алюминиевой подсистемы
Небольшой вес
Плотность алюминия составляет около 2,7 г/см³ — примерно втрое меньше, чем у стали. Это уменьшает нагрузку на несущие конструкции здания и облегчает монтаж, особенно на высотных объектах.
Высокая коррозионная стойкость
На поверхности алюминия естественным образом образуется защитная оксидная пленка, препятствующая дальнейшему разрушению металла. Благодаря этому материал хорошо работает во влажной атмосфере, промышленных районах и в прибрежных зонах.
Долговечность
При соблюдении требований проектирования алюминиевые подсистемы способны сохранять эксплуатационные характеристики на протяжении десятилетий без дополнительной антикоррозионной обработки.
Недостатки алюминиевой подсистемы
Высокий коэффициент температурного расширения
Коэффициент линейного расширения алюминия составляет около 23×10⁻⁶ К⁻¹, что примерно в два раза выше аналогичного показателя стали. Поэтому конструкция должна предусматривать компенсацию температурных деформаций с помощью специальных узлов.
Высокая теплопроводность
Теплопроводность алюминия значительно выше, чем у стали. Для исключения мостиков холода обязательно применяются терморазрывы и изолирующие прокладки.
Более высокая стоимость
Как правило, алюминиевые подсистемы стоят дороже оцинкованных, что может существенно влиять на бюджет крупных объектов.
Оцинкованная подсистема: преимущества и недостатки
Оцинкованные подсистемы изготавливаются из холоднокатаной или горячекатаной стали с защитным цинковым покрытием. Для фасадных систем обычно применяется оцинкованная сталь с массой покрытия не менее 275 г/м², обеспечивающая длительную защиту от коррозии.
Профили производятся методом холодного профилирования, что позволяет получать жесткие конструкции при сравнительно небольшой толщине металла.
Преимущества оцинкованной подсистемы
Высокая жесткость
Модуль упругости стали примерно втрое выше, чем у алюминия. Благодаря этому стальные профили меньше прогибаются под нагрузкой и могут использоваться при больших расстояниях между точками крепления.
Меньшие температурные деформации
Коэффициент линейного расширения стали составляет около 12×10⁻⁶ К⁻¹, что упрощает проектирование температурных компенсационных узлов.
Экономичность
Стоимость оцинкованных подсистем обычно ниже, что делает их востребованными на объектах с ограниченным бюджетом.
Недостатки оцинкованной подсистемы
Зависимость срока службы от качества покрытия
Защиту стали обеспечивает цинковый слой. По мере его естественного износа устойчивость конструкции к коррозии снижается.
Ограничения при эксплуатации в агрессивной среде
В морском климате, промышленных районах и условиях высокой влажности скорость разрушения цинкового покрытия возрастает, что необходимо учитывать при выборе материала.
Больший вес
Стальные элементы тяжелее алюминиевых, что увеличивает нагрузку на несущие конструкции здания и несколько усложняет монтаж.
Сравнение алюминиевой и оцинкованной подсистем
| Параметр | Алюминиевая | Оцинкованная |
| Вес | Минимальный | Выше |
| Жесткость | Ниже, компенсируется увеличенным сечением | Высокая |
| Коррозионная стойкость | Очень высокая | Зависит от толщины цинкового покрытия |
| Температурное расширение | Высокое | Ниже |
| Теплопроводность | Высокая | Ниже |
| Стоимость | Выше | Ниже |
| Область применения | Агрессивная среда, повышенные требования к долговечности | Умеренный климат, типовые объекты |
Следует учитывать и электрохимическую совместимость материалов. Контакт алюминия и стали во влажной среде вызывает гальваническую коррозию. Поэтому соединение разнородных металлов допускается только с использованием диэлектрических прокладок, полиамидных втулок, термовставок и других изолирующих элементов.
Как выбрать материал в зависимости от объекта и облицовки
Выбор подсистемы всегда должен выполняться на основании расчетов и требований технического свидетельства конкретной фасадной системы.
Алюминиевая подсистема рекомендуется, если:
- объект расположен в районе с повышенной влажностью или агрессивной атмосферой;
- необходим максимально длительный срок службы без дополнительного обслуживания;
- важно снизить нагрузку на несущие конструкции здания;
- проектом предусмотрено применение именно алюминиевой системы.
Оцинкованная подсистема является рациональным решением, если:
- строительство ведется в умеренном климате;
- отсутствуют агрессивные эксплуатационные условия;
- необходимо обеспечить высокую жесткость конструкции;
- одним из основных критериев является оптимизация стоимости проекта;
- техническое свидетельство предусматривает использование стальной подсистемы.
При выборе также учитываются масса облицовочного материала, высота здания, ветровой район, конструкция основания и расчетные нагрузки.
Распространенные ошибки при выборе подсистемы
Наиболее частые ошибки, возникающие при проектировании и монтаже НВФ:
- выбор материала исключительно по стоимости без учета условий эксплуатации;
- применение подсистемы, не предусмотренной техническим свидетельством фасадной системы;
- отсутствие компенсации температурных деформаций алюминиевых профилей;
- использование оцинкованной стали в агрессивной среде без соответствующей защиты;
- непосредственный контакт алюминиевых и стальных элементов без электроизоляции;
- применение крепежа, несовместимого с материалом подсистемы;
- отсутствие расчета ветровых и эксплуатационных нагрузок.
Подобные ошибки способны привести к ускоренной коррозии, деформациям конструкции, сокращению срока службы фасада и возникновению дефектов облицовки.
Рекомендации специалистов
Универсального ответа на вопрос, какая подсистема лучше, не существует. И алюминиевые, и оцинкованные конструкции соответствуют требованиям нормативных документов при условии правильного проектирования и применения.
Для объектов с повышенной влажностью, агрессивной атмосферой и высокими требованиями к долговечности чаще выбирают алюминиевые подсистемы. Для большинства зданий в умеренных климатических условиях экономически оправданным решением становятся оцинкованные системы, обеспечивающие необходимую прочность и надежность при меньшей стоимости.
Окончательный выбор должен основываться не только на цене материала, но и на расчетных нагрузках, условиях эксплуатации, типе облицовки, требованиях технического свидетельства и проектной документации. Именно комплексный подход позволяет обеспечить безопасность, долговечность и нормативное соответствие навесного вентилируемого фасада.
