Фасадная подсистема работает как единая конструкция: повреждение одного элемента может быть локальным дефектом, а может указывать на перегрузку или разрушение соседних узлов. Поэтому перед ремонтом важно определить не только, что повреждено, но и почему это произошло. От этого зависит объем работ: иногда достаточно заменить один кронштейн или крепеж, а в других случаях требуется ремонт целого участка каркаса.
Из каких элементов состоит фасадная подсистема
Фасадная подсистема — металлический каркас между стеной здания и облицовкой. Она передает нагрузку от облицовочных материалов на несущие конструкции и формирует вентиляционный зазор.
Основные элементы системы:
- кронштейны — соединяют направляющие с основанием и передают нагрузку на стену;
- направляющие профили — несут облицовку и задают положение панелей;
- анкеры и дюбели — фиксируют кронштейны к основанию;
- кляммеры — удерживают облицовочные элементы на направляющих;
- заклепки и болты — соединяют элементы каркаса между собой;
- термопрокладки — уменьшают теплопередачу в местах крепления кронштейнов.
Почему перед заменой элемента необходимо найти причину повреждения
Замена поврежденной детали без диагностики причины может привести к повторному ремонту. Например, если кронштейн разрушился из-за постоянного воздействия влаги или коррозии в зоне крепления, установка нового элемента не устранит проблему. Новый кронштейн окажется в тех же условиях и со временем также может потерять несущую способность.
Главная задача перед ремонтом — установить причину дефекта и определить его распространенность.
Когда можно заменить один фасадный кронштейн
Локальная замена кронштейна возможна, если повреждение действительно единичное и его причина понятна. Например, элемент мог быть деформирован при монтаже или получить механическое повреждение.
Перед заменой проверяют:
- состояние основания вокруг точки крепления;
- отсутствие трещин, рыхлого бетона и других дефектов;
- надежность анкера;
- состояние соседних кронштейнов;
- соответствие нового элемента проекту и характеристикам фасадной системы.
Особое внимание требуется при коррозии. Если металл потерял сечение, а аналогичные признаки обнаружены на соседних элементах, менять только один кронштейн нельзя — сначала нужно определить границы поврежденной зоны.
В каких случаях требуется замена направляющего профиля
Направляющий профиль — линейный несущий элемент, поэтому его повреждение обычно требует оценки всего пролета.
При локальной коррозии
Замена отдельной секции возможна, если такое решение допускается конструкцией системы и позволяет восстановить расчетную работу направляющей. Стык новой и существующей секций выполняют по проектному решению.
Если коррозия охватывает значительную часть профиля, целесообразнее заменить его полностью в пределах пролета.
При деформации направляющей
Выправление без расчета и контроля геометрии не является полноценным ремонтом. Изменение положения профиля приводит к неравномерной передаче нагрузки на крепеж и облицовку. Поэтому деформированный профиль обычно заменяют, одновременно проверяя кронштейны и соединения.
Когда достаточно заменить анкеры, заклепки или другой крепеж
Крепеж можно заменить локально, если повреждение ограничено конкретным соединением, а основание и соседние узлы находятся в исправном состоянии.
При разрушении анкера сначала проверяют основание. Трещины, рыхлый бетон, пустоты или недостаточная глубина анкеровки могут быть причиной потери несущей способности. Установка нового анкера в поврежденное основание без дополнительной оценки не решает проблему.
При сомнениях в прочности основания проводят испытание на вырыв. Новый анкер должен соответствовать проекту не только по размеру, но и по типу и расчетным характеристикам.
Если разрушилась заклепка или болтовое соединение, проверяют соседний крепеж. Он мог испытывать те же циклические нагрузки и иметь скрытые повреждения.
Что делать при локальной коррозии элементов подсистемы
Сначала определяют характер коррозии. Поверхностное окисление без заметной потери сечения само по себе не означает необходимость замены элемента. При этом оценивают состояние металла и защитного покрытия и определяют необходимые меры по результатам обследования.
Если появились расслоение, вздутие покрытия, хрупкость металла или видимая потеря сечения, речь идет уже о повреждении, которое может снижать несущую способность. Такой элемент требует оценки и, при подтверждении структурной коррозии, замены.
Ржавые потеки на облицовке также нельзя считать только косметическим дефектом. Они могут указывать на разрушение скрытого металлического элемента.
Когда деформация одного элемента указывает на проблему участка
Единичная деформация после очевидного механического воздействия может быть локальным дефектом. Но если причина удара или другого воздействия отсутствует, необходимо искать изменение нагрузки.
Например, после потери несущей способности одного кронштейна нагрузка перераспределяется на соседние точки. Они начинают работать в более тяжелом режиме и могут деформироваться. В результате повреждение одного элемента становится причиной последующих дефектов.
Тревожными признаками также являются волнистость облицовки, неравномерные межпанельные зазоры и смещение нескольких элементов из общей плоскости. Если такие признаки наблюдаются на соседних секциях, ремонт одного элемента не устранит причину.
Как проверить соседние узлы после обнаружения дефекта
После выявления повреждения обследуют элементы, которые работают в том же узле или испытывают аналогичную нагрузку.
У кронштейнов проверяют состояние металла, соединения и основания. У направляющих оценивают геометрию, наличие коррозии и надежность крепления. У анкеров смотрят состояние основания и признаки расшатывания. Заклепки и болты осматривают на наличие разрушений и люфта.
При коррозии проверку расширяют на участок, где действуют те же условия влажности и загрязнения. Для нижней части фасада это особенно важно из-за воздействия влаги и противогололедных реагентов.
Когда локального ремонта недостаточно
Точечная замена не подходит, если дефект имеет системную причину или затрагивает несколько взаимосвязанных элементов.
- коррозия обнаружена на нескольких элементах;
- направляющие деформированы на нескольких участках;
- нарушена геометрия фасадного каркаса;
- основание не обеспечивает надежную анкеровку;
- один дефект сопровождается повреждением соседних узлов;
- отсутствуют данные о предыдущих обследованиях, ремонтах или состоянии узлов, из-за чего требуется расширенное обследование;
- причина повреждения связана с условиями эксплуатации всего участка.
Как проводится обследование перед ремонтом подсистемы
Обследование начинают с визуальной оценки фасада и выявления участков с изменением геометрии, коррозией, поврежденной облицовкой и нарушенными зазорами. Затем переходят к открытым узлам и доступным элементам подсистемы.
Проверяют:
- состояние кронштейнов и направляющих;
- надежность анкеровки и состояние основания;
- наличие деформаций, люфтов и разрушений соединений;
- состояние защитных покрытий и признаки коррозии;
- геометрию каркаса;
- состояние соседних узлов вокруг каждого выявленного дефекта;
- соответствие устанавливаемых элементов проектным решениям.

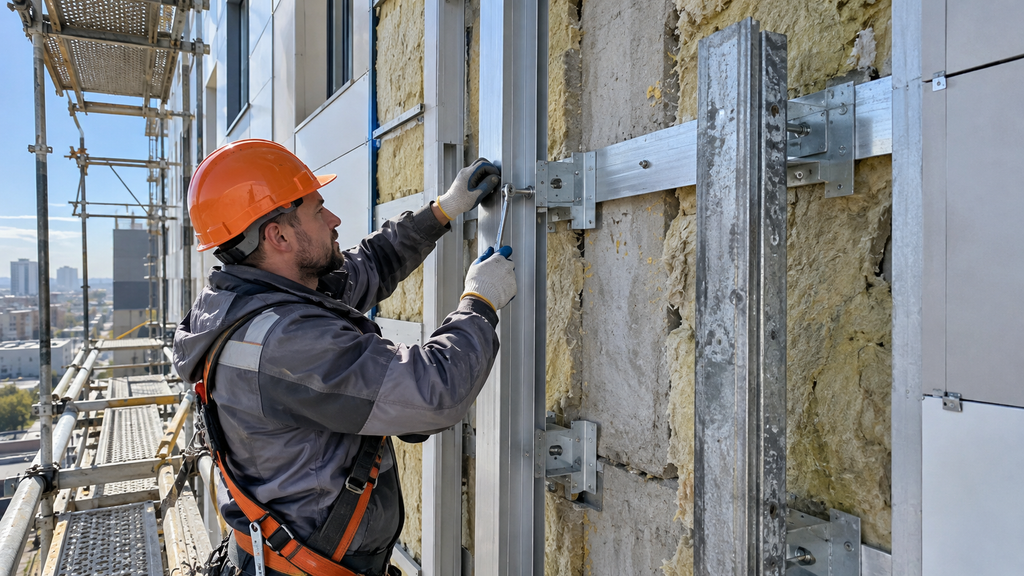

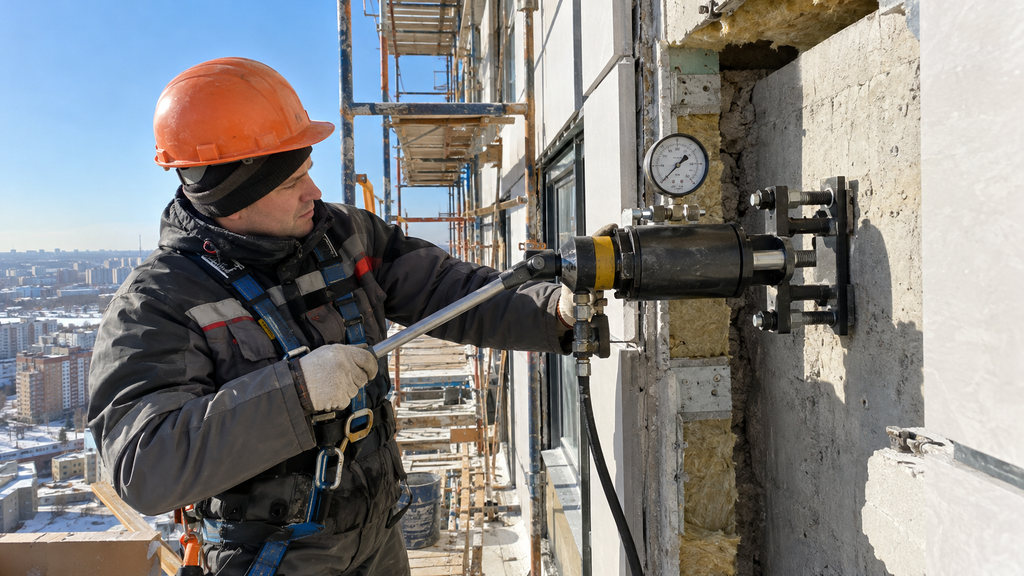

При необходимости обследование дополняют инструментальными методами. Например, несущую способность сомнительной точки анкеровки оценивают испытанием на вырыв.
По итогам обследования определяют, какие элементы можно оставить, какие заменить и где требуется восстановление участка подсистемы.
Что проверить после замены элементов
После ремонта важно убедиться, что новый элемент не просто установлен на место, а восстановил расчетную работу узла.
Проверяют:
- надежность крепления замененного элемента;
- соответствие установленного изделия проекту;
- состояние анкеров и соединений;
- положение и геометрию направляющих;
- отсутствие люфтов и видимых деформаций;
- правильность стыковки замененных секций;
- состояние соседних узлов;
- отсутствие контакта несовместимых металлов без предусмотренной изоляции.
При частичной замене также учитывают риск гальванической коррозии. Если новые и существующие элементы изготовлены из разных металлов, в местах их контакта должны быть предусмотрены подходящие диэлектрические прокладки или другое проектное решение.
Правильно выполненный ремонт фасадной подсистемы — это восстановление работоспособности конструкции. Сначала устанавливают причину дефекта и его границы, затем определяют объем ремонта и только после этого заменяют поврежденные элементы.
