Металлическая подсистема навесного вентилируемого фасада постоянно испытывает температурные воздействия. Профили нагреваются под солнечным излучением, охлаждаются зимой, при этом их размеры изменяются. На работу подсистемы также влияют перемещения несущих конструкций здания, ветровые нагрузки, собственный вес облицовки и другие воздействия, учитываемые при расчете.
Если все элементы подсистемы закрепить жестко, температурные перемещения не смогут компенсироваться предусмотренным конструкцией способом. Поэтому в НВФ применяют разные типы соединений: неподвижные соединения обеспечивают необходимую фиксацию направляющей, а подвижные сохраняют заданную степень свободы ее перемещения. При этом конкретная схема зависит от материала направляющих и конструкции фасадной системы.
Что такое подвижные и неподвижные соединения в фасадной подсистеме
Подвижное и неподвижное соединение отличаются прежде всего характером перемещения профиля относительно кронштейна или другого элемента подсистемы.
Неподвижное соединение ограничивает перемещение профиля относительно основания в предусмотренных расчетом направлениях. Оно обеспечивает требуемое положение направляющей и передает нагрузки согласно расчетной схеме.
Подвижное соединение также сохраняет связь направляющей с кронштейном, но допускает ее расчетное перемещение в определенном направлении. Такая степень свободы используется, в частности, для компенсации температурного изменения длины профиля.
Для чего в НВФ нужны два типа крепления?
При свободном температурном расширении изменение длины определяется по формуле:
ΔL = α × L × ΔT,
где α — коэффициент линейного температурного расширения, L — исходная длина профиля, ΔT — изменение температуры.
Для алюминия коэффициент линейного расширения выше, чем для стали, поэтому при одинаковой длине и одинаковом температурном перепаде линейное изменение длины алюминиевого профиля будет больше, чем стального.
Но температурные деформации — не единственный фактор. Подсистема также должна учитывать ветровые воздействия, перемещения здания, собственный вес облицовки, монтажные допуски и другие расчетные нагрузки.
При этом нельзя считать сочетание подвижных и неподвижных соединений универсальной схемой для любой НВФ. Характер крепления направляющих зависит от материала, конструкции подсистемы и принятой расчетной схемы. Для стальных направляющих применяют жесткое крепление, а для алюминиевых направляющих предусматривают подвижные соединения со всеми кронштейнами, кроме несущего (опорного), если иное решение не предусмотрено конкретной системой и ее технической документацией.
Поэтому задача проектирования заключается не в том, чтобы сделать все соединения максимально жесткими или, наоборот, обеспечить максимальную подвижность. Необходимо создать расчетную систему, в которой каждый элемент выполняет предусмотренную для него функцию.

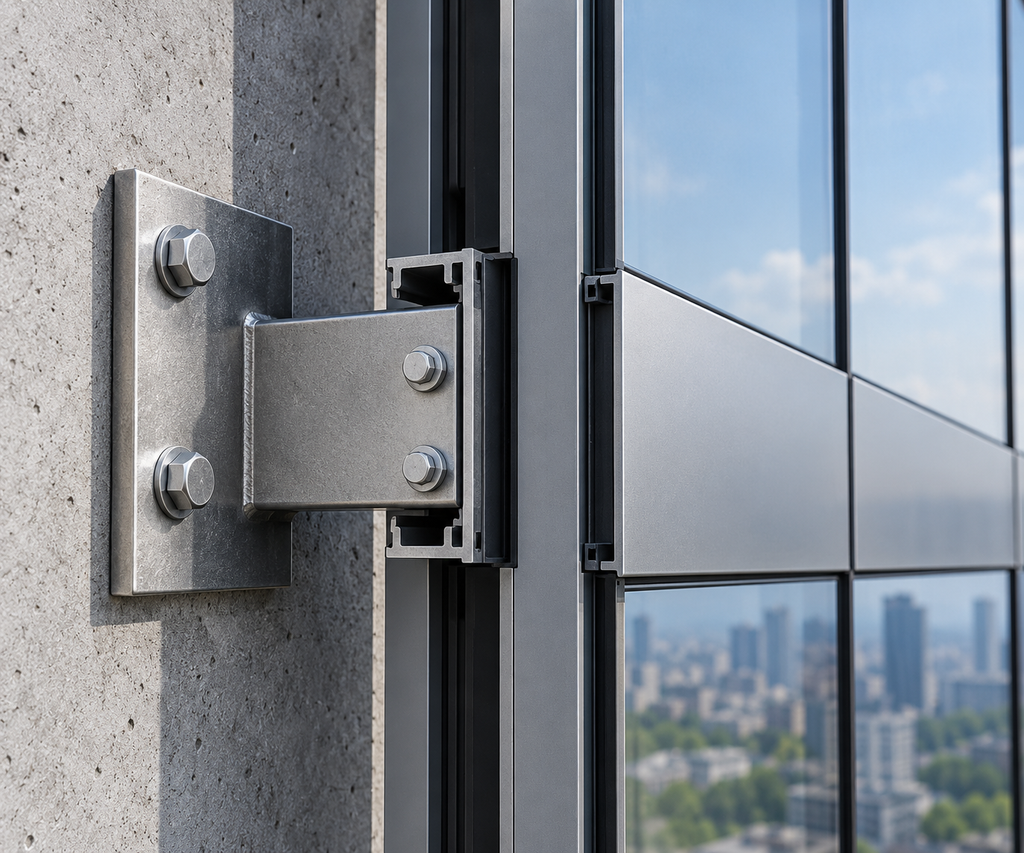

Как работает неподвижное соединение?
Неподвижное соединение задает положение направляющей относительно несущего основания. Конкретная конструкция узла зависит от типа подсистемы и может включать кронштейн, крепежный элемент, профиль и другие детали.
В такой точке перемещение профиля относительно основания ограничивается в соответствии с расчетной схемой. Через неподвижный узел передаются нагрузки, предусмотренные проектом.
Важно не воспринимать фиксированный узел как универсальное крепление, которое обязательно должно находиться строго в центре любого профиля. Его положение определяется конструктивной схемой конкретной фасадной системы. Оно зависит от длины направляющей, расположения стыков, количества кронштейнов, характера нагрузок и требований производителя.
Самостоятельное изменение расположения фиксированной точки при монтаже может изменить расчетную работу подсистемы.

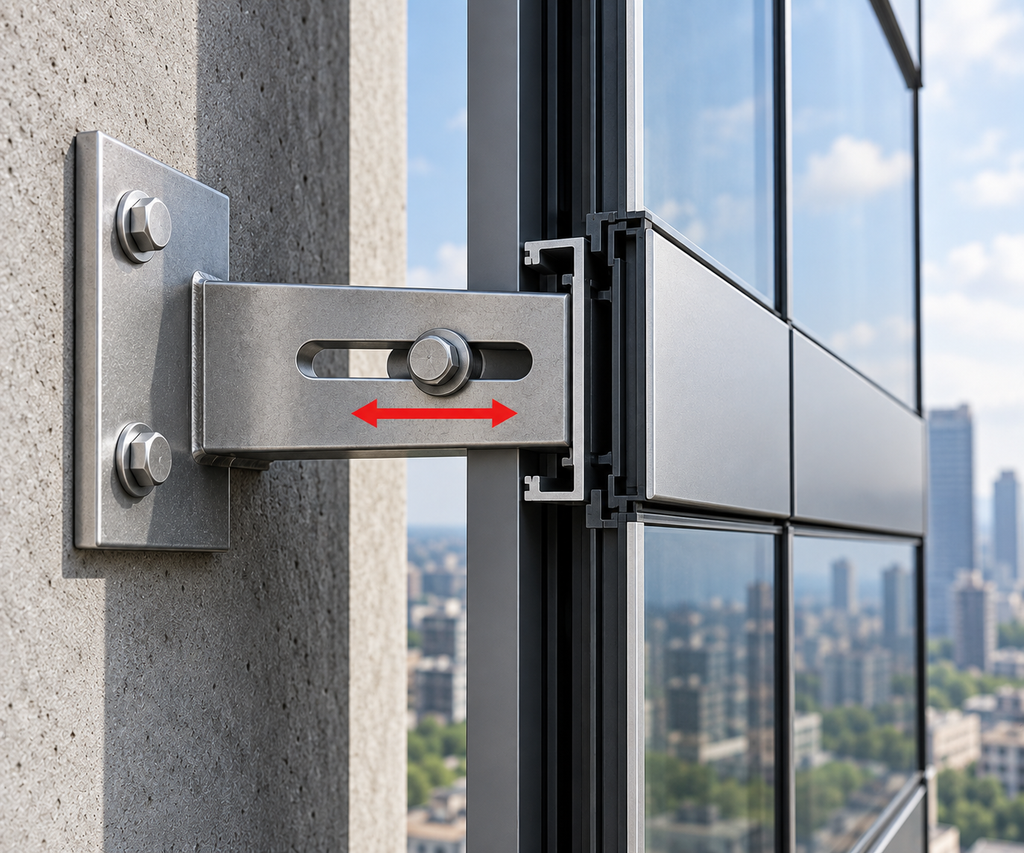

Как работает подвижное соединение?
Подвижный узел удерживает профиль в требуемом положении, но оставляет ему возможность перемещаться в предусмотренном проектом направлении.
Один из распространенных вариантов — крепление через продольный или овальный паз. В этом случае соединительный элемент сохраняет связь направляющей с кронштейном, одновременно позволяя профилю перемещаться в пределах предусмотренного хода. В других системах для этого применяются специальные скользящие элементы.
При этом подвижный узел не должен свободно перемещаться во всех направлениях. Его задача — обеспечить конкретную степень свободы, необходимую для работы системы.
Поэтому важно различать расчетную подвижность и обычный люфт. Если соединение болтается из-за неправильного монтажа или недостаточной фиксации, это не компенсирует деформации, а снижает надежность конструкции.
В чем основная разница между подвижным и неподвижным узлом?
Главное отличие заключается в характере взаимодействия профиля с основанием.
| Параметр | Неподвижный узел | Подвижный узел |
| Основная задача | Фиксировать положение профиля | Обеспечивать расчетное перемещение |
| Перемещение профиля | Ограничено расчетной схемой | Допускается в заданном направлении |
| Роль в системе | Задает положение направляющей | Компенсирует деформации |
| Конструкция | Зависит от конкретной подсистемы | Часто предусматривает паз или другой механизм скольжения |
| Работа с температурными деформациями | Передает соответствующие усилия согласно расчету | Позволяет компенсировать изменение длины |
| Требования | Жесткая фиксация в предусмотренных направлениях | Контролируемая подвижность без потери несущей способности |
Как подвижные соединения компенсируют температурные деформации?
При нагреве металлическая направляющая увеличивается в длину, при охлаждении — сокращается. Если конструкция предусматривает возможность ее продольного перемещения относительно части кронштейнов, изменение длины компенсируется без избыточного стеснения температурных деформаций.
Например, при использовании продольного паза крепеж сохраняет связь между направляющей и кронштейном, но допускает предусмотренное расчетом перемещение профиля относительно кронштейна. В зависимости от конструкции системы аналогичная функция может выполняться специальными скользящими элементами.
Компенсация должна учитывать как увеличение длины при нагреве, так и ее уменьшение при охлаждении. Поэтому длина паза, допустимый ход, положение соединений, размеры зазоров и конструкция стыков определяются расчетом и технической документацией конкретной фасадной системы.
Сам компенсационный зазор между профилями еще не делает соединение подвижным. Если соединения направляющей с кронштейнами блокируют предусмотренное перемещение, наличие зазора между соседними профилями само по себе не обеспечит полноценную компенсацию температурных деформаций.

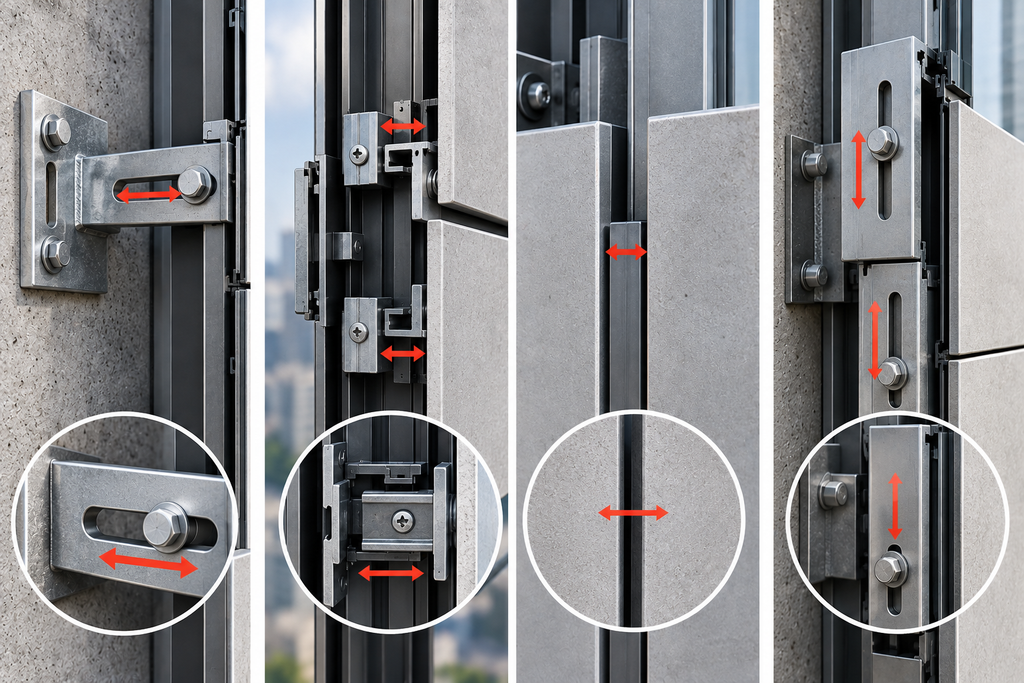

Какие элементы используются для организации подвижных соединений?
Конкретное решение зависит от выбранной фасадной системы. Для организации расчетных перемещений могут применяться:
- кронштейны с продольными пазами — крепеж получает возможность перемещаться в пределах отверстия;
- скользящие элементы и клипсы — удерживают профиль, одновременно сохраняя предусмотренную свободу перемещения;
- стыковые соединения с компенсационным зазором — позволяют соседним профилям изменять положение относительно друг друга;
- телескопические или иные специальные соединения — используются в системах, где конструкция предусматривает взаимное перемещение профилей.
Размер паза, допустимый ход, тип крепежа и способ установки должны соответствовать конкретной системе и ее технической документации.
Как подвижные и неподвижные точки работают совместно?
Фиксирующие и подвижные соединения следует рассматривать не изолированно, а как элементы единой расчетной схемы подсистемы.
Неподвижный узел задает положение направляющей. Остальные предусмотренные проектом соединения позволяют ей перемещаться в заданных пределах. При нагреве профиль увеличивается в длину, при охлаждении сокращается, а подвижные соединения компенсируют эти изменения.
При этом каждая точка крепления выполняет свою функцию. Неподвижная воспринимает предусмотренные проектом усилия и удерживает профиль, а подвижные ограничивают нежелательные смещения и обеспечивают расчетную степень свободы.
Количество фиксированных и подвижных точек, их расположение и конструкция не должны определяться универсальным правилом без учета конкретной системы. Эти параметры задаются проектной документацией.
Основные ошибки при устройстве подсистемы
- Все крепления выполнены как неподвижные. Если предусмотренные проектом подвижные соединения фактически блокируются при монтаже, профиль теряет необходимую степень свободы. При температурных изменениях в подсистеме возникают дополнительные напряжения.
- Неправильно установлена фиксированная точка. Изменение положения неподвижного соединения относительно проектной схемы меняет характер перемещения профиля. В результате расчетные зазоры могут работать не так, как предусмотрено проектом.
- Профили установлены без необходимого компенсационного зазора. При отсутствии расчетного зазора соседние элементы могут столкнуться при температурном расширении. Поэтому размеры стыков должны соответствовать проектной документации.
- Подвижный узел заблокирован. Даже предусмотренный системой паз не будет выполнять функцию компенсации, если крепеж установлен неправильно, паз перекрыт дополнительным креплением либо профиль зажат элементами, препятствующими расчетному перемещению.
- Самовольно увеличен или уменьшен ход соединения. Слишком маленький диапазон перемещения может оказаться недостаточным для компенсации деформаций. Слишком большой не всегда означает повышение надежности: конструкция должна сохранять требуемое положение профиля и воспринимать расчетные нагрузки.
- Использован неподходящий крепеж. Тип, диаметр, длина, материал и способ установки крепежа выбираются с учетом конкретного основания и фасадной системы. Замена предусмотренного проектом элемента без проверки может повлиять на несущую способность узла.
Что необходимо учитывать при проектировании и монтаже?
Работу подвижных и неподвижных соединений необходимо рассматривать как часть общей расчетной схемы НВФ.
При проектировании учитывают:
- материал и длину направляющих;
- температурный диапазон эксплуатации;
- коэффициент линейного расширения материала;
- расположение стыков профилей;
- расчетные ветровые и другие нагрузки;
- характеристики основания;
- допустимые перемещения несущих конструкций здания;
- конструкцию облицовки;
- расположение и тип кронштейнов;
- необходимый ход подвижных соединений;
- размеры компенсационных зазоров;
- требования производителя конкретной фасадной системы.
На этапе монтажа особенно важно не менять самовольно расположение креплений, не блокировать подвижные узлы и соблюдать предусмотренные проектом зазоры.
Подвижные и неподвижные соединения — не два альтернативных способа крепления, а взаимодополняющие элементы фасадной подсистемы. Неподвижный узел обеспечивает пространственную фиксацию, подвижные соединения позволяют конструкции компенсировать расчетные перемещения. Надежность НВФ определяется не максимальной жесткостью каждого отдельного крепления, а правильной работой всей системы в соответствии с проектной схемой.
