Температурные деформации — один из факторов, который необходимо учитывать при проектировании навесного вентилируемого фасада (НВФ). Металлические профили меняют размеры при нагреве и охлаждении. Если конструкция не предусматривает возможность такого перемещения, в креплениях, стыках и элементах облицовки возникают дополнительные напряжения.
Что такое температурное расширение металла?
Температурное расширение — изменение линейных размеров материала при изменении его температуры. При нагреве профиль увеличивается в длину, при охлаждении возвращается к исходному размеру. Насколько заметной будет деформация, зависит от длины элемента, материала и перепада температур.
Для расчета используют коэффициент линейного расширения (КЛР, α). Температурную деформацию определяют по формуле:
ΔL = α × L × ΔT
где:
- ΔL — изменение длины профиля;
- α — коэффициент линейного расширения материала;
- L — исходная длина профиля;
- ΔT — расчетный перепад температур.
Например, при перепаде 70 °C алюминиевый профиль длиной 6 м теоретически может изменить длину примерно на 9,7 мм. Для оцинкованной стали при тех же условиях значение составит около 5 мм.
При этом расчетный перепад температур нельзя автоматически принимать равным разнице температур воздуха. Металлическая подсистема находится под воздействием солнечного излучения, поэтому температура ее поверхности может существенно отличаться от температуры окружающего воздуха. На результат также влияют ориентация фасада, цвет облицовки, условия эксплуатации и климат региона.
Почему температурные деформации важны для фасадной подсистемы?
Подсистема НВФ находится непосредственно в зоне воздействия внешней среды. В течение суток профили могут нагреваться под солнцем, а затем быстро охлаждаться после захода солнца или при изменении погодных условий. Зимой металл испытывает воздействие отрицательных температур.
Поэтому важна не только величина однократного расширения, но и его цикличность. Один профиль может многократно увеличиваться и уменьшаться в размерах на протяжении всего срока эксплуатации фасада.
Если движение элементов ограничено, возникающие усилия передаются на кронштейны, крепеж, стыки профилей и точки фиксации облицовки. При регулярном повторении таких нагрузок повышается риск износа соединений и появления деформаций.
Особенно внимательно следует прорабатывать узлы, в которых соединяются материалы с разными коэффициентами линейного расширения.
Что происходит с элементами НВФ при нагреве и охлаждении?
При нагреве металлический профиль удлиняется вдоль своей оси. При охлаждении он сокращается. Чем больше длина элемента и перепад температур, тем заметнее абсолютное изменение его размеров.
Например, при ΔT = 70 °C:
| Материал | Длина профиля | Расчетное изменение длины |
| Алюминий | 3 м | ≈ 4,8 мм |
| Алюминий | 6 м | ≈ 9,7 мм |
| Оцинкованная сталь | 3 м | ≈ 2,5 мм |
| Оцинкованная сталь | 6 м | ≈ 5,0 мм |
Эти значения показывают порядок величин, а не готовые проектные параметры. Конкретные значения рассчитывают для выбранной системы с учетом требований производителя и условий объекта.
Изменение размеров происходит не только в самих профилях. В конструкции НВФ также могут перемещаться элементы крепления, возникать относительное смещение между подсистемой и облицовкой. Поэтому узлы должны позволять предусмотренные проектом перемещения без потери несущей способности.
Как отличаются алюминий, оцинкованная и нержавеющая сталь при температурных изменениях?
Материалы подсистемы имеют разные коэффициенты линейного расширения:
| Материал | КЛР, ×10⁻⁶/°C | Изменение длины профиля 6 м при ΔT = 70 °C |
| Алюминий | ≈ 23 | ≈ 9,7 мм |
| Оцинкованная сталь | ≈ 12 | ≈ 5,0 мм |
| Нержавеющая сталь | ≈ 16–17 | ≈ 6,7–7,1 мм** |
* Значение приведено ориентировочно для распространенных аустенитных нержавеющих сталей; коэффициент линейного расширения зависит от конкретной марки стали.
Алюминий при одинаковом перепаде температур изменяет длину заметнее, чем стальные материалы. Поэтому для алюминиевой подсистемы особенно важно обеспечить расчетную свободу перемещения.
Оцинкованная и нержавеющая сталь могут иметь различающиеся значения КЛР в зависимости от конкретной марки, поэтому при выборе материала температурное поведение не следует оценивать только по обобщенному значению. Также учитываются коррозионная стойкость, условия эксплуатации, конструктивные особенности системы и требования проекта.
Отдельно необходимо учитывать комбинированные конструкции. Например, при соединении алюминиевого профиля со стальным кронштейном материалы реагируют на изменение температуры по-разному. Конструкция узла должна учитывать это относительное перемещение.
Как компенсируют температурное расширение фасадных профилей?
Температурные деформации не устраняют — конструкцию проектируют так, чтобы профили могли безопасно перемещаться. Для этого применяют несколько взаимосвязанных решений:
- подвижные и неподвижные узлы крепления;
- температурные зазоры в местах стыковки профилей;
- продолговатые отверстия или другие конструктивные решения, обеспечивающие требуемое скольжение;
- конструктивное разделение длинных участков профиля.
Конкретная схема зависит от типа подсистемы, материала, длины профилей и требований производителя.
Важно, чтобы все элементы компенсации работали совместно. Если, например, в проекте предусмотрено скользящее крепление, но при монтаже его фактически блокируют, расчетная схема перестает соответствовать реальной конструкции.

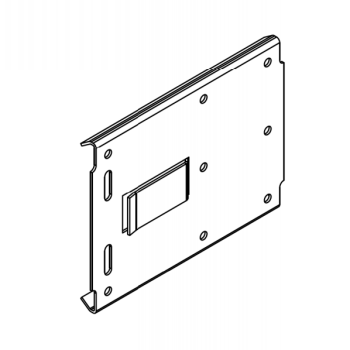

Подвижные и неподвижные узлы в конструкции вентфасада
В фасадной подсистеме могут использоваться неподвижные, или несущие, и подвижные, или скользящие, точки крепления.
Неподвижный узел фиксирует профиль в заданном положении и передает предусмотренные проектом нагрузки на несущую конструкцию.
Подвижный узел удерживает профиль от нежелательного смещения, но позволяет ему перемещаться вдоль оси при температурном расширении или сжатии.
Принцип работы простой: неподвижная точка задает положение профиля, а подвижные соединения обеспечивают возможность его температурного перемещения.
Особенно важно соблюдать проектную схему в местах соединения алюминиевых профилей со стальными кронштейнами и другими элементами из материалов с отличающимся КЛР.
Зачем нужны температурные и монтажные зазоры?
Температурный зазор оставляют между элементами, которые могут изменять размеры при нагреве и охлаждении. Он обеспечивает пространство для расчетного перемещения профилей и предотвращает их упирание друг в друга.
Величина зазора зависит от материала, длины профиля, расчетного перепада температур, положения неподвижных точек и требований производителя системы.
Например, при ориентировочном ΔT = 70 °C для алюминиевого профиля длиной 6 м расчетное изменение длины составляет около 9,7 мм. Это показывает, почему для длинных элементов нельзя ограничиваться минимальным произвольным зазором.
При монтаже также учитывают фактическую температуру профиля. Если установка выполняется зимой, металл находится в более сжатом состоянии и при нагреве будет дополнительно удлиняться. Летом профиль уже частично расширен. Поэтому монтажные зазоры должны назначаться по проектной документации и инструкции производителя с учетом температуры монтажа.
Какие проблемы возникают при неправильной компенсации температурных деформаций
Если профилю некуда перемещаться, температурное расширение превращается в дополнительные механические нагрузки. Возможные последствия:
- деформация или повреждение профилей;
- увеличение нагрузки на кронштейны и анкеры;
- ослабление крепежных соединений;
- появление напряжений в местах стыковки элементов;
- смещение или повреждение облицовки;
- нарушение геометрии фасада;
- ускоренный износ подвижных соединений.
Отдельная проблема возникает при неправильной работе скользящих узлов. Например, если продолговатое отверстие заменено обычным круглым либо крепеж затянут так, что перемещение становится невозможным, подвижная точка фактически превращается в неподвижную.
Для длинных профилей это особенно критично: чем больше длина элемента, тем больше его потенциальное температурное перемещение.
Что необходимо учитывать при проектировании и монтаже фасадной подсистемы
Температурную компенсацию необходимо закладывать еще на этапе проектирования. В расчетах учитывают:
- Материал подсистемы. Алюминий, оцинкованная и нержавеющая сталь имеют разные коэффициенты линейного расширения.
- Длину профилей. Чем длиннее элемент, тем больше абсолютная температурная деформация.
- Расчетный перепад температур. Его определяют с учетом климатических условий, солнечного воздействия, ориентации фасада, цвета облицовки и требований нормативной и технической документации.
- Схему крепления. Необходимо определить расположение неподвижных и подвижных точек.
- Температурные зазоры. Их размер должен соответствовать расчетным перемещениям и требованиям конкретной системы.
- Конструкцию скользящих узлов. Продолговатые отверстия, втулки, крепеж и другие элементы должны сохранять предусмотренную проектом свободу перемещения.
- Сопряжение разных материалов. Подсистема и облицовка могут иметь разные коэффициенты линейного расширения, поэтому точки их соединения требуют отдельной проверки.
- Температуру монтажа. Фактическое состояние профиля при установке влияет на величину оставляемых зазоров.
Температурное расширение — нормальное свойство металлической фасадной подсистемы. Задача проектирования заключается не в том, чтобы полностью исключить движение профилей, а в том, чтобы сделать его контролируемым. Грамотно рассчитанные зазоры, правильно организованные неподвижные и подвижные узлы позволяют компенсировать температурные деформации без создания избыточных нагрузок на крепеж, кронштейны и облицовку.
